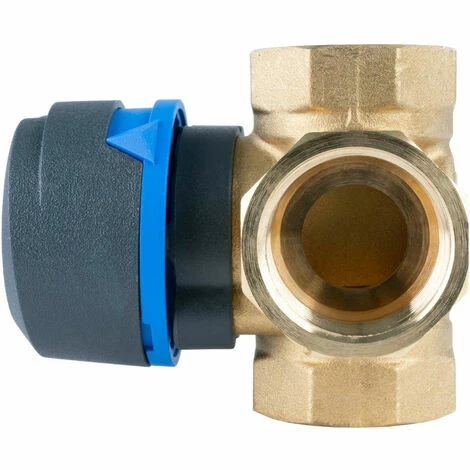

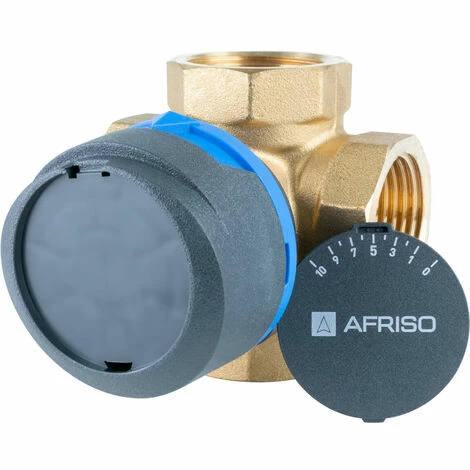

AFRISO Vanne Mélangeuse Rotative 4 Voies, ARV 486 ProClick, DN40, Rp11/2″, Kvs 25

Caractéristiques

• Type de produit: Vanne mélangeuse
• Type de filetage: 2″ (50×60)
• Matière: Laiton
• Type de raccordement: Femelle
• Pression: 10

Vanne mélangeuse rotative 4 voies, ARV 486 ProClick, DN40, Rp11/2″, Kvs 25

• Utilisé dans les systèmes de chauffage avec des chaudières à combustible solide pour augmenter la température de retour à la chaudière.
• Installé sur l’alimentation du système comme une double vanne de mélange.
• Elle mélange dans des proportions adéquates les flux de fluide entrant dans le système et retournant à la chaudière.
• Afin de protéger en permanence la chaudière contre une température de retour trop basse, il est nécessaire d’automatiser la vanne en montant l’actionneur ARM ProClick connecté à un régulateur approprié.

Description

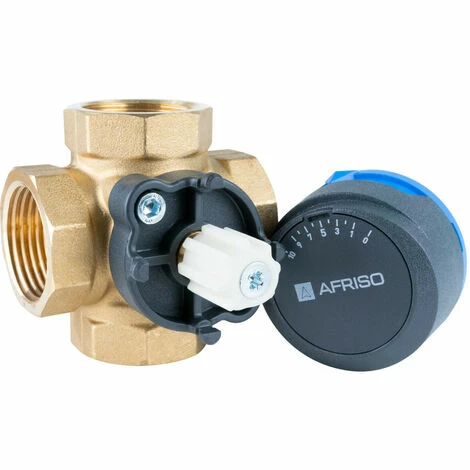

• Equipé du système ProClick – montage direct de l’actionneur sur la vanne sans outils.
• Corps en laiton, avec filetage intérieur.
• Bouton confortable avec butées d’angle de rotation.

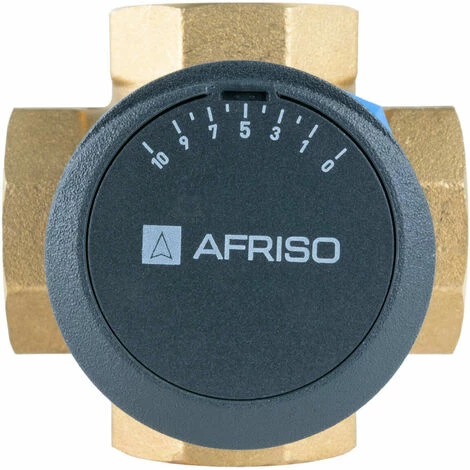

• Échelle biface facile à lire (de 0 à 10 et de 10 à 0).
• Affichage de la position actuelle de la vanne.
• Connexions octogonales pour un assemblage facile.

Données techniques

• DN : 40
• Kvs : 25 m³/h
• Température maximale : 110°C
• Pression maximale : 10 bars
• Connexions : Rp1 1/2″
• Matériau du corps : laiton
